风暴机械DS-B400全自动冲切一体机结构特点图文介绍

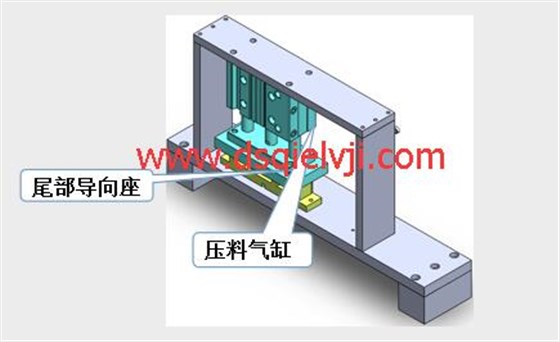

尾料压紧部件：配备保护工件的导向座及压料气缸，确保在送料过程中产品不会被刮伤。料送到位置后气缸将工件垂直压紧。

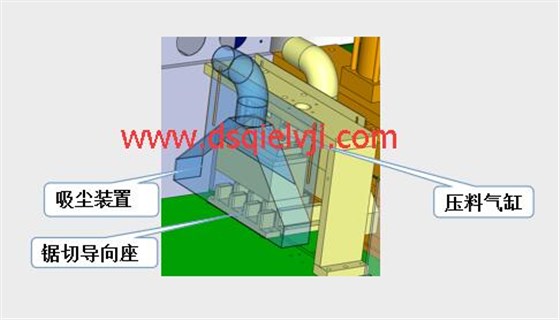

锯切压料部件：锯切位也是用气缸垂直压紧，底部安装有导向座保证锯切的稳定性。增加吸尘装置挡屑通道，两个排屑口可最大限度的及时排除切割下来的细屑和飞溅。

使用精密滚珠丝杆及直线导轨送料，保证送料步长误差不大于0.02/300，精准度高，带有来料检侧传感器及气缸垂直压紧机构，底部安装有导向座，保证对下一工步冲孔及锯切的提供稳定的送料。

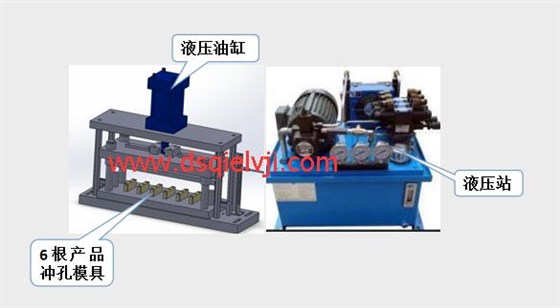

冲孔部件：冲孔部件的动力采用5.5KW液压泵站供应动力，使用知名品牌的液压油缸和控制元件，配套设计专用的工装和模具，可满足一次对4-6根压块进行冲孔

锯切驱动部件：锯切推进动力采用油气转换的阻尼气缸为动力源，沿直线导轨往复运动，锯片旋转动力来自扩容4kw电机，采用皮带传动，切割动力强劲，锯片装配在高精密主轴上，匹配合适的切割线速度，搭配润滑系统，使锯切达到理想的切割效果。

锯片润滑采用微量润滑装置：微量润滑冷却装置（MQL)是通过高压泵将微量润滑油泵出，然后通过压缩客气将微量切削液混合雾化后喷射到加工区，对刀具和工件进行有效润滑的一种半干切削技术
